体育馆AV系统建设解决方案

一.行业背景
随着生活水平的提高，我国也越来越注重广大人民身体索质的锻炼，好的身体是一切发展的基础，体育锻炼相当于是一个国家的血脉，他对国民经济的发展和国家上层建筑的构建具有重要作用，从2007年《中共中央国务院关于加强国民体育增强国民体质的意见》的出台，到党的十八届三中全会是出了“强化体育和锻炼，促进国民身心健康、体魄强健”的方针，近年来，国家层面对学校体育工作和城市国民体质问题越发重视，而且作为体育锻炼的主要场所体育场馆的建设也受到国家的高度重视。
体育场馆的建设体现了国家对国民体育锻炼的重视，也从侧面体现出该城市的现代化程度，也是城市文化建设一个体现，为提高整个城市的体育建设的发展打好基础，引导市民对体育锻炼的热爱，更好的促进强国民体质的发展方针。Hisco希视科不管是丙级体育场馆还是甲A级体育场馆的建设都有着多年的建设经验，能够根据用途和当地的体育资源预算情况，按不同标准场馆优先满足国民体育锻炼增强体质的要求进行建设。

二.项目需求
体育场馆是进行体育锻炼、体育比赛、大型集会活动、亦或是租赁举办演唱会的建筑场地。是以智能化和数字化为基础的现代化的体育场馆；拥有完善的智能化体系，具有智能化、网络化、科学化、人性化等四大特质。体育场馆利用云计算、物联网、智能终端和新一代移动信息技术等新技术，通过泛在网（通讯网、互联网、物联网），以PC和智能终端等设备为载体为人民群众提供一个安全、便捷、功能齐全的训练比赛及办公环境，高科技含量、高技术水平、高档次的现代化综合性管理平台使得管理更加人性化，更加便捷，更加方便。
1）在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性，节约企业资源。
2）建筑环境声学装修达到体育馆标准，保证语言清晰、丰满，厅内各处有合适的相对强感（强度因子）和均匀度，同时保证环境声学装修达到音乐厅所需。
3）大厅容积大混响时间长，电子扩声需要在建设声学达标基础上，满足电子声学关于“声音清晰度、传声增益、最大声压级和声场不均匀度、统传输频率特性、满足信号噪声比”的五大国标验收标准。
4）视频系统根据项目观众席观看大屏的距离，满足观众观看、电视台、电台对各种文艺节目的直播和录播捕捉的要求；
5）灯光系统满足场地特种比赛赛事照度、色温和色温均匀度、折射度、显色指数的要求。
6）场地租赁预约系统需满足现代化互联网大数据的要求。
7）场地的信息发布系统满足场馆引导、各类信息推送发布等的要求。
8）比赛的时钟系统、计时记分系统、售检票系统等需要满足国标标准。
9）场地各系统能通过现代互联网大数据系统进行集中运维和可视化控制。

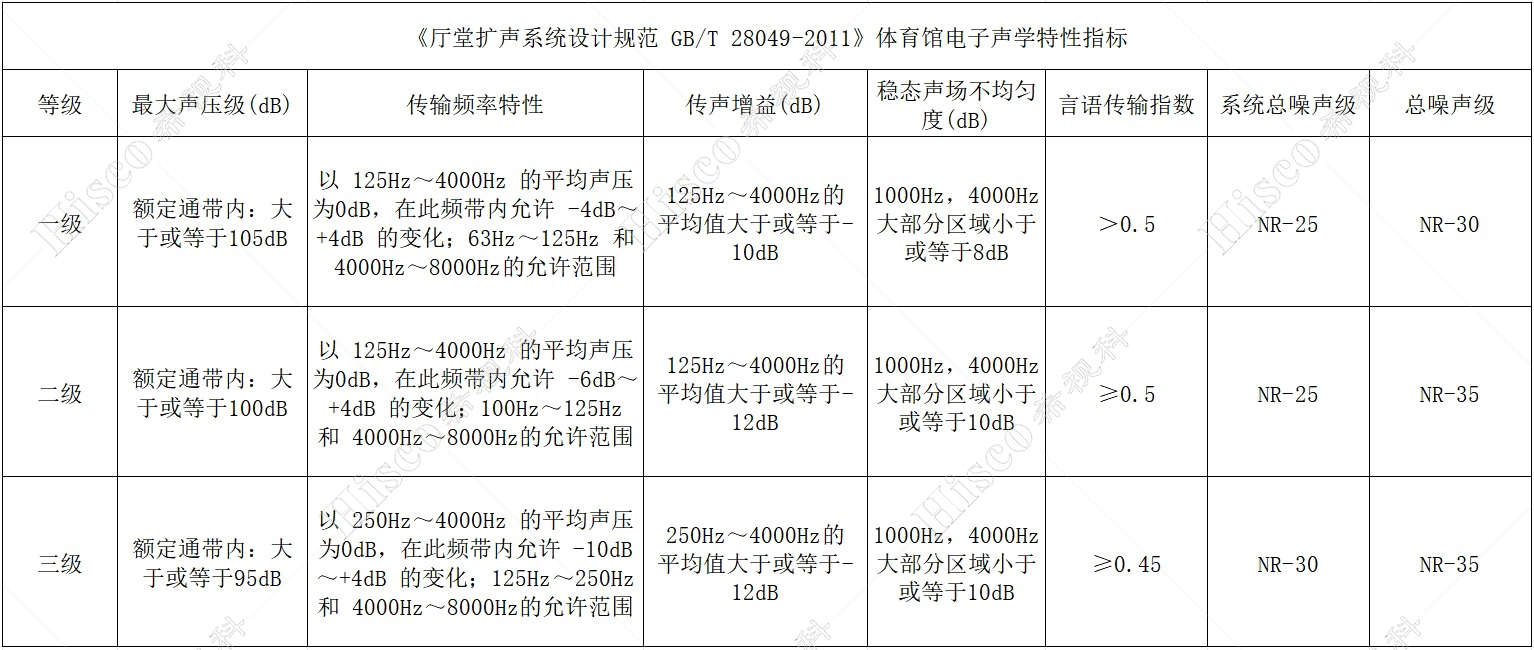

三.体育场馆在扩声系统中电子声学设计标准

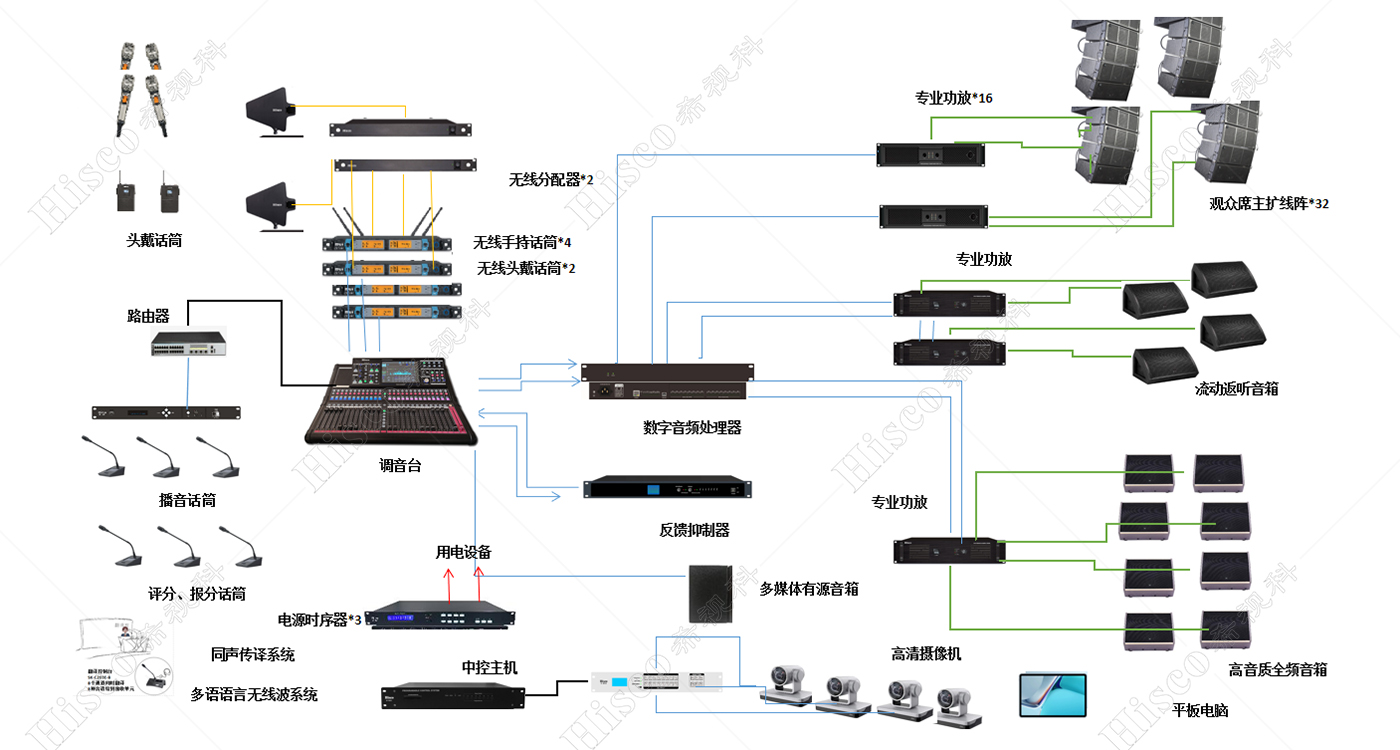

四.系统拓扑图

五.体育场馆扩声部分的设计方案
体育场馆的建设根据足球馆、篮球馆、游泳馆、跳水管、网球馆、田径馆、冰球馆、速滑馆及多功能厅场馆等，每种场馆都有其各自的特点及对扩声的不同要求。体育场馆扩声的基本功能是：1、满足体育赛事或大型集会活动对语言的扩声要求；2、满足开幕式、闭幕式和大型文艺演出扩声需求；3、合理完善的备份系统与现场控制系统。
体育场馆扩声的特点是场地容积较大，大厅的混响时间过长，声音容易浑浊。而现场需要传送观众清新自然的声音，那么扩声就要使听音者尽可能多的听到直达声，尽可能缩短音箱与听众之间的距离，提高直达声的比例。让观众尽可能少的听到反射声、多重回声、颤动声。为保证其优异的声压级、良好的语言清晰度、均匀的声场，以及宽频带的还原特性效果我们使用尽量少的音源点来扩声。
观众席有四层，二层为包厢。东边看台到西看台距离约240米，南北约250米，雨棚约55米，顶约50米，看台最高点到顶部约30米。整个系统采用网络方式组建，同时我们还要保证其中任何一台设备出现故障时，不能造成场内听不到声音的情况。音源—调音台--处理器—功放—扬声器，我们需要对整个系统进行备份。
控制中心离现场信息输入口比较远，可在一层东西看台（入口处）弱电房，按项目话筒和信息盒接口配置调音台接口箱。无线、有线话筒的相互结合，同时备有多个信息口。其中大部分的音源来自主席台和场地，同时还需考虑一个音源多家使用，如供给扩声机房，多家转播单位等。

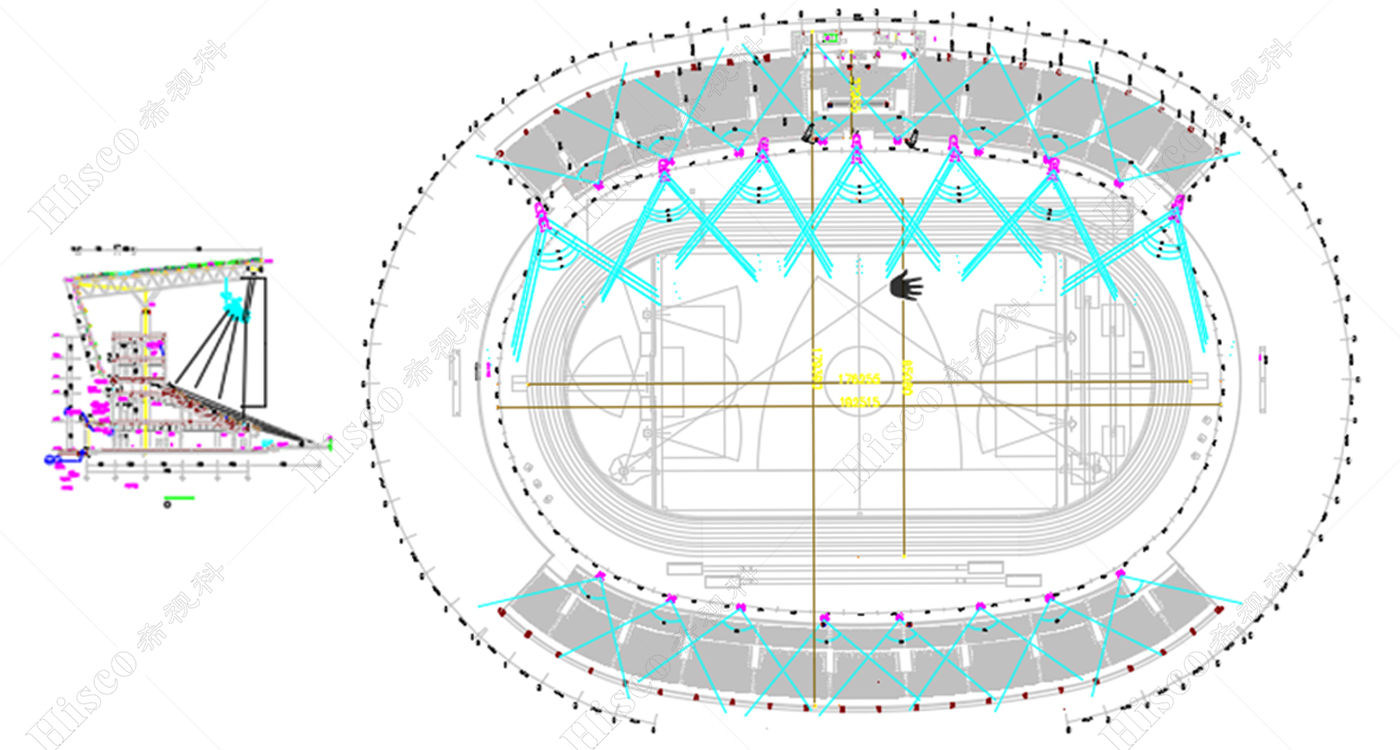

为使声音均匀清晰的覆盖到每一名观众，扩声布局宜采用分散式布置。按照声压损耗及覆盖率，观众席上吊挂22组线阵，每组由8-14只SK-2010S 组成。二层半开放式包厢，其空间狭小，可在每个包厢廊檐悬吊式音箱进行补充扩声，挑台下安装160只SW-306BC定压扬声器，通过高压传输。比赛场地采用10组线阵，每组由8只SK-2010S组成。
在评论员室设可直接接入主扩声系统信号（网络/模拟）输入及输出设备，包括接驳本地话筒、耳机，供现场评论及电视转播，并可实现本地扩声及转播现场扩声的自由切换，包括消防广播优先强切。评论员室之间实现音频信号互通，可实现其他扩展功能。在国际比赛中，为帮助听障及不同国家的球迷有不同语种的收听要求。提供专用无线 FM 广播系统，与固定频率接收机一同使用，FM 发射器和天线放置在马道上。
在文字记者席、新闻采访室区域，也应提供辅助收听系统和多通道接收器。
